Home Network Spec

设计说明

Whole-home hardware inventory: ISP / WAN, gateway, switching, room drops, Wi‑Fi, Protect & Access, Home Assistant, NAS, and IoT. PoE Uplink 中继设备：大字 w/ = with PoE output；小字 w/o = without PoE output。数字无 ≤ 为设备自身功耗；≤ / Σ≤ 为端口或供电合计上限。

机柜在 Mechanical / Electrical Room，核心为 UDM-Pro-Max + USW-Pro-XG-24-PoE；车库 USW-Flex-2.5G-8-PoE（210W AC）经 Garage C6A 上联。七间各两根 Cat6A，每间只 patch 一根。五扇门各一套 Door Mini + Strike；前门配 G6 Pro Entry，其余配 UA-G3。摄像与 USL 直连交换机，不经 Door Hub。Tesla 链只挂 Flex。HA 主机嵌两根 ZBT-2（Zigbee + Thread）。

选型结论

• 核心 → UDM-Pro-Max + Pro XG：TELUS 5G WAN 进 UDM；Pro XG 出 PoE+++ 给 AP、门禁、HA Wallpanel、room drop 与车库上联。
• NAH → UDM：光纤已在 NAH 终结，不用外置光电转换盒。NAH 的 10G RJ45 进 UDM WAN SFP+，用 UACC-CM-RJ45-MG（1/2.5/5/10G）。直插 UDM 2.5G WAN 口会把 5G 套餐卡在 2.5G。
• UDM → Pro XG：机柜内 UACC-DAC-SFP10（SFP+ ↔ Pro XG 的 SFP28，10G）。短、稳、不必再占铜口。

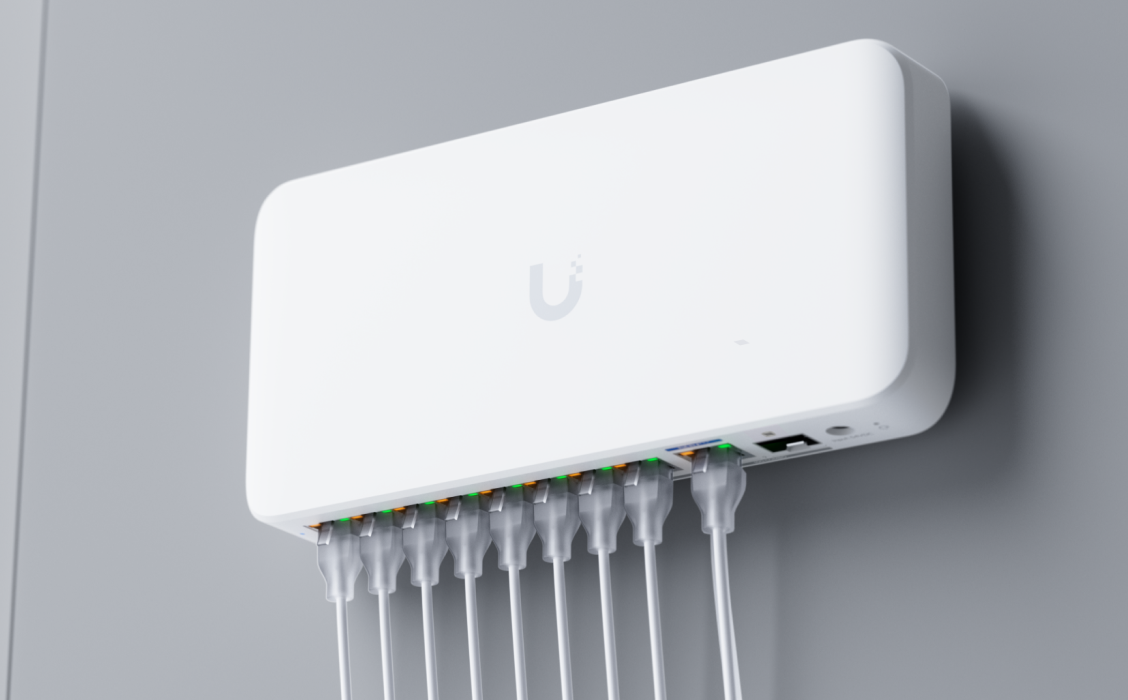

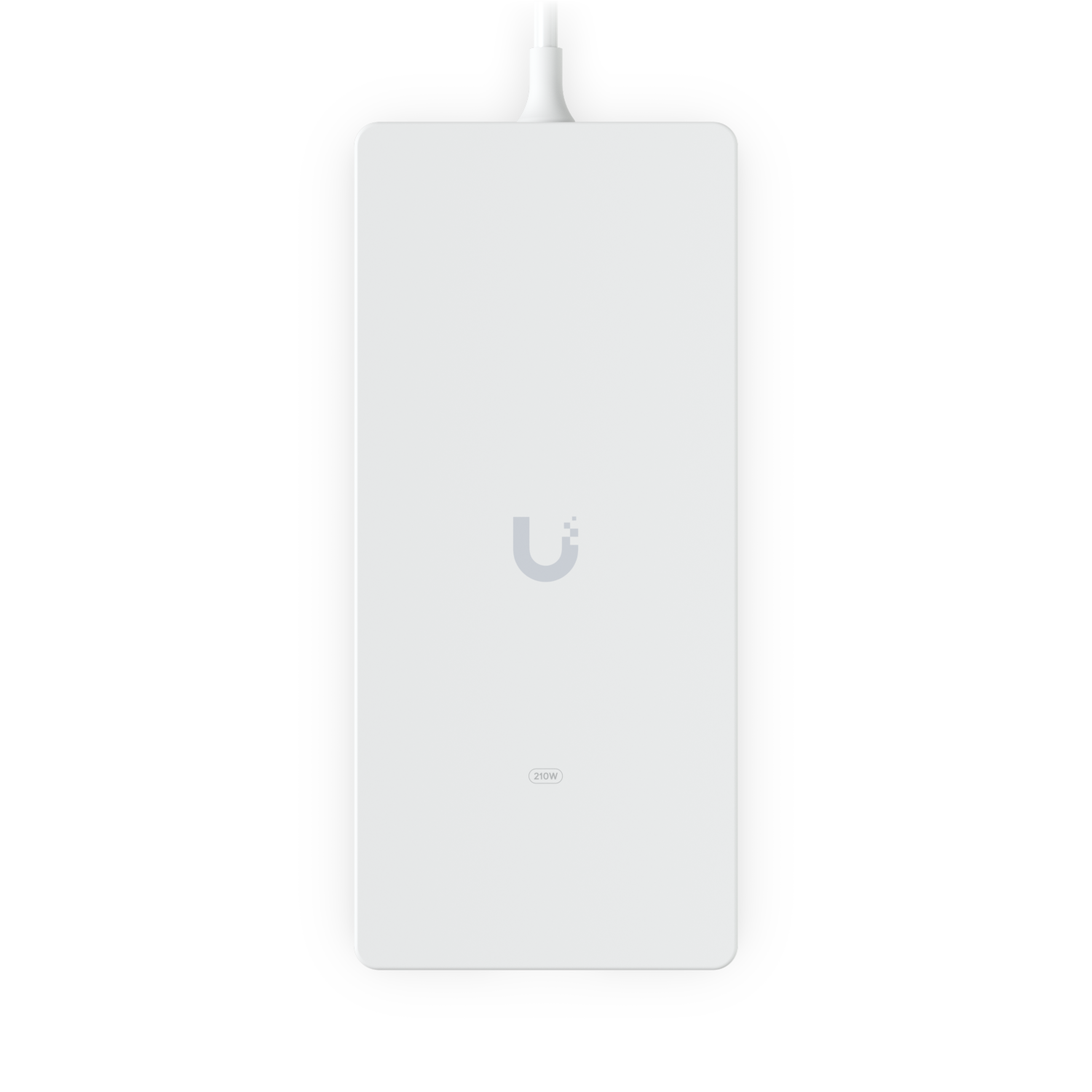

• 车库交换机 → USW-Flex-2.5G-8-PoE：上联走 Garage C6A；210W AC 保 PoE 裕量。SFP+ 与 10G RJ45 是 combo，数据只能一路；AC + 铜线上联时 SFP+ 空着即可，不必为了用它去拉光纤。
• Garage room drop → C6A ×2：与全屋一致拉两根；一根 patch 到 XG 做 Flex 上联，另一根在配线架待命。Flex 上联是 10G RJ45，C6 只稳 2.5G，C6A 才按 10G 预留。车库出口只出一个插口。
• 室内 Room Drop → 每间两根 C6A：七间一律两根 home-run 到配线架。Media / Den 墙面出双口 plate，其中一口贴「未连接」。其余五间（Master / BR1 / BR2 / Seating / Garage）出口只出一个插口，第二根作冗余备用、机柜端暂不 patch 到 XG。Den 在用口的主终端是 Mac Studio（自带 10GbE → Den C6A → Pro XG）。
• 备电：双 PW3 承担全屋持续供电。机柜 UPS 不是必须；仅当实测切换会重启核心设备、且不能接受短中断时，再加一台只桥接数分钟的小型 UPS。
• NAS → Synology FS2500：跑 DSM；家庭多负载存储与管理层（LLM 模型库、安防录像、影音、文件、Web 等）。算力主机是 Mac Studio（经 Den Room Drop 上 XG）。2×10G LACP → Pro XG；12×2.5" SSD all-flash；容量经济学非优先。选型依据见下方「NAS 选型」。
• Zigbee + Thread：两根 Connect ZBT-2 嵌在 HA Mini PC 内，无独立连线。Zigbee 占 USB-C，Thread 占 USB-3（需一枚 USB-A/C 数据转换头）。一根棒不能同时跑两种协议。
• 前门 → Mini + G6 Pro Entry + Strike：Entry 走 Mini PoE+，完整 Access/门铃；不必上完整 Door Hub。
• Mud / Dining / Basement / Garage 门 → Mini + G3 + Strike：前三路上联 Pro XG，车库门上联 Flex。
• 摄像 / Viewport / USL → 交换机：主屋三路摄像 + Viewport 上 Pro XG；Walkway / Laneway / USL 上 Flex。
• HA Mini PC 口向：ameriDroid 文档为 4×2.5G Intel I225/I226，其中 1 口 PoE++ IN 为上行（供电+数据）；其余 3 口是主机 LAN NIC，不是交换机下联，本表放在 Downlink，现空闲。
• 线材：接到 XG 的入墙 / home-run（含 Garage C6A → Flex 上联、主屋门禁上联、AP、摄像、Wallpanel、NAS）一律 Cat6A 实心铜——10G 口与 PoE+++（90W）不能被线材卡住。不升级：没有需要超 Cat6A 的铜链路（25G 走 SFP/DAC）。Cat6：Door Mini → 读头（1G/100M PoE+ 门边短跳）；Flex 全部下联（口是 2.5G PoE++：U7-Lite、车库 Mini、Walkway / Laneway、USL、PW3 Leader）；Tesla Leader↔Follower。机柜 UDM↔XG 用 SFP+ DAC；门锁 LOCK/DPS 用 12V；Tesla 控制用 CAN。ISP 进线是 TELUS XGS-PON，不进本图。ZBT USB 与 Flex AC 适配器是嵌套件，不画线。入墙不用 Cat5e / CCA。

Pro XG 端口分配

• Uplink / WAN 侧：10G ← UDM LAN；NAS 用 2×10G LACP。
• 2.5G PoE+++：HA Mini PC · 三套 Home Assistant PoE Wallpanel · 三台 U7-Pro · Viewport。
• 10G PoE+++：四套上联 Pro XG 的 Door Mini（前门 + 三后门）· 主屋三路 G6 Pro · NAS 2×10G LACP · 七路在用 C6A（每间只 patch 一根；另一根在配线架待命）。
• Room drop：Media / Den / Master / BR1 / BR2 / Seating 与 Garage C6A（Flex uplink）排在 NAS 之后。每间上方一路 Backup：XG 口空心虚线、C6A 虚线框，未实际 patch。
• 空闲 SFP28：留作日后机柜 Utility Switch 上联，不要先拿去填房间备用线。

Flex 端口分配

• Uplink：10G RJ45 ← Garage C6A（数据）。SFP+ 空闲（combo，与 RJ45 不能同时传数据）。
• PoE 口：U7-Lite · Garage Door Mini · Walkway Bullet · Laneway Turret · USL-Gateway。
• 非 PoE 口：PW3 Leader（家用 LAN 只接 Tesla 链端点）。
• Door Mini（车库）：1× PoE+ → UA-G3；另 1× PoE+ 空闲；LOCK/DPS → Strike；REX。

为何摄像 / USL 不上 Door Hub

1. 故障域：Hub 重启不应拖垮 Protect / USL。
2. PoE 预算：Mini 出站 Σ≤45W；摄像会挤占锁控裕量。
3. 管理边界：摄像 / USL 走交换机口；Hub 只管门禁。
4. 口数：Mini 只剩 1 个 PoE 出，装不下两路摄像 + USL。

Tesla 链

• Leader / Follower 同口：每台 PW3 都是 2×ETH（交换）+ CAN。Leader：ETH→Flex、ETH→Follower、CAN→Gateway 3。Follower：ETH←Leader，第二路 ETH 与 CAN 空闲。
• Follower / Gateway 3：不另接家用交换机。
• 禁止把 UniFi 设备串进两台 PW 之间。

Flex ──► PW3 Leader ──Ethernet──► PW3 Follower
              │
              └── CAN / 12V ──► Gateway 3

施工预留

• 机柜在 Mechanical / Electrical Room：UDM · Pro XG · NAS · HA Mini PC。两根 ZBT-2 天线都出柜，彼此分开约 0.5–1 m，远离 USB 3 / SSD / AP。
• 三层 AP、三套 HA PoE Wallpanel、四套主屋 Door Mini、三路主屋摄像、Viewport → home-run 回 Pro XG。
• 七间各拉 两根 Cat6A，全部终结、测试、贴标到配线架。每间只 patch 一根到 XG。Media / Den 墙面双口 plate，一口贴「未连接」。其余五间墙面单口，第二根留在墙盒 / 配线架。
• Garage C6A（在用）→ Flex uplink；Flex 旁预留 210W AC。车库第二根 C6A 同样待命。
• 各门：Reader 用 Cat6 短跳到就近 Mini；REX、Strike（LOCK Wet 12V + DPS）按门锁线。
• Walkway / Laneway / USL 用 Cat6 回 Flex，勿经 Door Hub。
• Tesla：1× CAN（GW3↔Leader）· 1× Cat6 ETH（Leader↔Follower）· 1× Cat6 ETH（Leader↔Flex）。
• 线材：XG 侧入墙 Cat6A；Flex 下联、门边读头、Tesla 1G 短跳用 Cat6；机柜 UDM↔XG 用 DAC；门锁 12V / Tesla CAN 按图例。Thread 棒另备一枚 USB-A/C 数据转换头。
• 机械房就地短跳：从配线架拉到 HVAC 控制区、热水、集水坑附近各预留 1–2 个 keystone，供日后有线控制器或第二台 USL-Gateway；传感器本身走 SuperLink / Zigbee，不必每只都拉网线。

备电与机柜 UPS

两台并联 Powerwall 3 解决的是全屋持续供电。机柜不再需要一台大容量 UPS 来撑整晚。UPS 只补两个缺口：Gateway 切换虽标 seamless，Tesla 没有承诺 UPS 级零中断，部分交换机 / NAS / 光猫可能在切换瞬间重启；以及 Powerwall 维护、故障或电量耗尽时，给 NAS 一个正常关机窗口。

• 先确认机柜回路在 whole-home backup 范围内，并做一次离网切换测试。
• 若 NAH、UDM、XG、NAS、HA 均不重启，可以不装 UPS。
• 若摄像、门禁、HA、上网不能接受哪怕数秒中断，再加一台只桥接数分钟的小型 UPS，负荷按 UniFi 遥测和墙端实耗选，不要按含 270W Wallpanel 占位的规划总数选。
• UPS 须能接受 Powerwall 离网时的电压/频率窗口；装完再测一次切换。

结论：双 PW3 前提下，UPS 从「强烈需要」降为「连续性保险」。参考 Gateway 3 Datasheet。

NAS 选型

机柜 NAS 与 Mac Studio、UniFi 有线核心是一套分工，不是「一台全能机」，也不是只为本地 LLM 买的盘柜。LLM 模型库只是 NAS 存储层角色之一；同一台机器还要长期扛安防录像、影音库、家庭文件与 Web 等服务。先锁硬性门槛与多负载角色，再落到技术参数。本宅正式选型为 FS2500（曾对照 RS1626xs+ 后改回）。文末有决策摘录与其它候选。

硬性门槛

• Synology DSM：必须跑官方 DiskStation Manager。要快照、共享权限、备份套件、套件生态（Surveillance / Media / Web 等）与长期可维护的管理界面；不接受白牌 / TrueNAS 另起炉灶（除非整屋存储策略重写）。
• 机柜式：19" rackmount（1U / 2U 均可），进 Mechanical Room 机柜；导轨另配。不要塔式塞进机柜侧空。

本宅优先级（选型约束）

• 容量经济学不是优先事项：可为路径简单、性能一致与 12 盘 all-flash 接受更高的 $/TB；不把「必须用 HDD 堆冷数据」当作门槛。
• 算力不在 NAS：CPU / GPU intensive（含本地 LLM 推理）在 Mac Studio；NAS 的 CPU/内存只需撑 DSM 多套件，不追求 Xeon / 64 GB 级余量。
• 市电连续靠 PW3：冗余 PSU、独立 OOB 管理口是加分项，不是选型主因（机柜可到现场；whole-home backup 已覆盖掉电主路径）。

角色分工（本宅）

• Mac Studio = Server 主机（算力）：放在 Main/Den。CPU / GPU intensive 应用放这里——本地 LLM 推理、训练/微调试验、重视频处理等。热工作集优先落在 Studio 本机高速 SSD。
• 入网路径：Mac Studio 自带 10GbE → Den 墙面在用口 → Den Cat6A home-run → 配线架 patch → Pro XG。与 NAS 同交换域；大文件 / 模型搬运走有线 10G，不走 Wi‑Fi。Den 第二根 C6A 仍按双口 plate「未连接」待命。
• NAS = 家庭存储平台 + 轻量服务层（多负载）：不算力、不做主推理。本宅至少同时覆盖下列角色——LLM 只是其中一条：
  • LLM 存储层：模型权重、LoRA / checkpoint、数据集与向量库；Studio 按需拉取。
  • 安防录像：Surveillance Station 录流，和/或 UniFi Protect 归档 / 二级保留。
  • 影音资源：片库；Media Server 或 SMB 直读。
  • 文件：文档、照片、项目目录、快照与备份。
  • Web Server：Web Station 或轻量容器站点。
• Mac Studio + NAS + UniFi 有线：够撑本地 LLM；NAS 同时稳住录像写入与影音/文件并发。

推荐技术参数（由多负载 + 本宅优先级反推）

• 网络：至少 2×10GbE LACP → Pro XG（本图已画）。Studio 经 Den 单路 10G 即可。
• 存储：All-flash 可接受（容量经济学非优先）。按数据类型用 DSM 多 Storage Pool / Volume / 共享划分热冷（例如模型+Web 一池，录像+影音另一池）——单位是池/卷，不是文件钉在某块盘上。FS2500 不能插 HDD；冷池若用 SSD，性能不低于 HDD；寿命主要看录像持续写与盘的 TBW（选 NAS/企业级盘），不是「叫冷池」本身。
• 容量：按录像天数 × 路数 + 影音 + 文件/备份 + LLM 多版本估；FS 开箱 12 闪存位一次到位，无官方盘柜。
• 内存：ECC，建议升到 16–32 GB（FS 上限 32 GB，对本宅够用）。
• CPU：多核 x86 够 DSM 多套件即可；不要求独立 GPU。
• 供电：机柜市电 + PW3 backup；单电可接受。

深度对比：为何改回 FS2500（对照 RS1626xs+）

两台都过硬性门槛，都内建 2×10GbE。RS 在混闪/扩柜、双电、OOB、更高 CPU/内存上限上更强；在本宅已声明容量经济学非优先、算力在 Studio、PW3 管市电之后，这些优势多为余量。FS 开箱 12 闪存位、路径简单、全盘性能一致，更贴最终选择。

决策摘录（改回 FS2500 前的问答整理）

• SSD 取代「适合 HDD」的冷数据：性能上不比 HDD 差（常更好或持平）；主要代价是钱。寿命：读多写少的冷数据很安全；安防 24/7 写才是 TBW 重点，选对盘即可，不必因此否定全闪。
• FS2500 能否按数据类型分盘：可以——用多个 Storage Pool / Volume / 共享按访问差异划分。不能插机械硬盘；冷池仍是 SSD。
• FS 的 CPU/内存是否瓶颈：在「推理在 Studio、NAS 多负载存储+轻服务、家用并发」下，升到 16–32 GB 后通常不是硬瓶颈；RS 的 Xeon/64 GB 对本宅偏保险而非刚需。
• 单双电：双电防的是 PSU 模块坏，不防市电（市电靠 PW3）。对本宅是加分，不是必须。
• 独立管理口（OOB）：业务网/DSM 异常时的带外通道；家用机柜可到现场、日常走 10G/DSM，价值有限，非选型主因。
• 定稿：在容量经济学非优先的前提下，接受 all-flash 与 SSD 冷池，优先开箱 12 位、路径简单 → 正式机型 FS2500。

其它候选（曾筛过）

• RS1626xs+ — 合格对照机；混闪/扩柜/双电/OOB 更强。本宅因上述优先级不采用。
• FS3410 — 更大 all-flash；溢价更高，非必要。
• RS2423(+RP) / RS2825RP+ / RS1221 — 容量向；本机常仅 1×10G 或平台偏老，不如 FS 贴现图双 10G。
• SA / UC / FS6400 级 — 排除。

固定终端：有线还是 Wi‑Fi

不建议把常见固定终端默认全部丢给 AP。原则：移动、低流量、没有网口 → Wi‑Fi；固定、有网口、延迟或稳定性重要 → Ethernet。

• 优先有线：Mac Studio（Den Room Drop）、台式机 / 办公 Dock、游戏机、主电视位的 Apple TV / Shield 等播放器、AV Receiver、大量读 NAS 的设备。
• 可以 Wi‑Fi：手机、平板、笔记本、普通打印机、次要电视、大多数智能家电。

不是因为这些终端需要 10G，而是固定设备没有必要长期占用无线 airtime。有线把电视墙和游戏机移出 Wi‑Fi 后，手机和 IoT 更稳。

Room Drop 与终端扩展路线

七个房间（Media / Den / Master / BR1 / BR2 / Seating / Garage）一律 两根 Cat6A 实心铜 home-run 到机柜配线架，全部终结、认证、贴标。拓扑和 XG 只画 / 只 patch 每间正在用的那一根。备用线占配线架，不占 XG 口。

• Den：在用口的主终端是 Mac Studio（机身 10GbE → 墙面 → C6A → Pro XG），与机柜 NAS 同交换域，承担本地 LLM 的有线数据面。双口 plate 的第二口仍贴「未连接」，对应未 patch 的备用 C6A。
• Media：同样双口 plate；为未来真实扩展预留，不是 Studio 位。
• 其余五间：第二根是冗余备用。墙面只出一个插口；第二根留在墙盒并在配线架贴备标，不做出第二口以免误插。

终端入网按这条路线长，不跳级、不提前把交换机装进每个房间：

1. AP + 1 × Cat6A — 现状。无线覆盖 + 一个有线点。
2. AP + 1 × Cat6A × Switch — 该房间需要多台有线终端时，在用那根上联一台房间交换机。
3. AP + 1 × Cat6A + 1 × Cat6A × Switch（仅 Media / Den）— 启用双口 plate 上「未连接」的那口：一根继续直连单台设备，另一根上联交换机；或一根备用、一根上联。
4. AP + 2 × Cat6A × Switch（仅 Media / Den）— 两根都接到同一台房间交换机。必须明确做 LACP 或 STP，禁止随手双接成环。

极端情况：其他某间也要更多有线口，启用该间冗余 Cat6A（墙面补第二口或改双口 plate），再按 Media / Den 的第 3–4 步走。一根 10G C6A 上联已够大多数家庭同时流量；加第二根是为了独立链路、故障备用或以后做聚合，不是因为带宽不够。

Mechanical / Electrical Room

机柜就在本室，不是再拉一条「房间 Room Drop」。这里同时是网络核心和机电核心：HVAC（Furnace + AC + ERV）、热水、集水坑泵，以及计划中的 USL-* 监测。网络需求按「就地短跳 + 无线传感」设计，不要再按普通卧室去堆墙面 plate。

本室已有的网络角色

• 机柜：NAH / UDM / XG / NAS / HA Mini PC。所有全屋 home-run 在这里终结。
• 环境：炉体散热、冷凝、粉尘、集水坑溢水。机柜抬高、远离炉排气与水区；线缆从上方或侧面进柜，不要沿地面过坑。
• 备电：确认本室回路在 PW3 whole-home backup 内，且 XG / UDM 不在会先甩的次要负荷上。

机电设备各自要不要网

• Furnace / AC / 恒温器：多数家用炉体本身不吃 Ethernet。智能恒温器常见 Wi‑Fi 或 Zigbee/Thread。若日后换带 Ethernet / BACnet 的控制器，从配线架拉一根短 C6A 到炉侧控制盒即可，不必再绕全屋。
• ERV：部分机型有 24V 控制或厂商网关；有 RJ45 的同样就地短跳。不要把 ERV 网关塞进金属风柜深处。
• 热水：热泵热水器或循环泵若带网口，短跳到设备旁；否则用厂商 Wi‑Fi / HA 集成，不必为它单独占 XG 口。
• Sump pump：泵本体几乎从无网口。要的是溢水 / 漏水告警和备用泵状态。优先把漏水传感放在坑沿和热水器底盘。

USL-* 在本室怎么布

现有 USL-Gateway 在车库、上联 Flex。它是 SuperLink / BLE 网关，不是传感器。USL-Environmental 是电池供电，检测漏水、温湿度、环境光，经 SuperLink（北美约 915 MHz）回 Gateway，传感器不需要 Ethernet。

• 本室计划的 USL 监测器：把 USL-Environmental 放在集水坑、热水器、冷热水汇管附近即可，走现有车库 Gateway。
• 地下室混凝土、金属风管、炉体可能衰减 915 MHz。若 Protect 里传感器不稳，再在本室加第二台 USL-Gateway（100M PoE，约 3.4W），从 XG 或日后 Utility Switch 就地短跳，不要经 Door Hub。
• Gateway 天线避开大金属面；传感器贴地/贴管，Gateway 挂半高墙。

建议预留的就地点位（施工时做，拓扑暂不画）

• 配线架 → HVAC 控制区：1–2 × Cat6A（恒温器网关 / 日后炉控）。
• 配线架 → 热水区：1 × Cat6A。
• 配线架 → 集水坑附近半高墙：1 × Cat6A（备用第二 USL-Gateway 或有线漏水继电器）。
• 这些口终结在配线架，默认不 patch 到 XG，避免再占满核心口。

本室不需要再按「AP + Room Drop」那条房间扩展路线走——覆盖靠全屋 AP，有线靠机柜就地短跳。Zigbee / Thread 棒在柜内，2.4 GHz 会被金属柜和炉体挡住，所以两根 ZBT-2 天线必须出柜；漏水类优先 USL SuperLink，不要指望机柜里的 Zigbee 可靠打到坑底。

XG 满口后的扩展

现状：XG 铜口在图纸上已被 NAS、AP、Wallpanel、门禁、摄像、Viewport 和七根在用 Room Drop 占满。七根备用 C6A 只在配线架，不插 XG。计划合理：日后在机柜加一台 Utility Switch，把低流量设备聚拢，而不是再买一台核心 XG。

• 上联：优先用 XG 空闲的那路 SFP28 → 10G/25G DAC 进 Utility Switch，不要再占铜口。
• 适合迁走：1G 摄像、Viewport、本室就地短跳、打印机 / 电视 / 播放器、普通房间交换机上联。
• 继续留在 XG：NAS 双 10G、三台 U7-Pro、HA 主机、PoE+++ Wallpanel、以及需要高功率 PoE 的设备。
• Door Mini 可以迁，但 Utility Switch 必须真正支持 802.3bt、单口功率和总 PoE budget。不要把门禁和摄像全部堆到同一台扩展交换机上，避免新的单点故障——摄像迁走、Door Mini 留 XG，或分散。
• 房间备用 C6A 启用时，先占用配线架上空着的 patch，再考虑 Utility Switch；不要一有备用线就插满 XG。

MQTT、Zigbee、Thread

三者不是同一层的三种「无线」。落实到本宅：两根 ZBT-2 分别固定 Zigbee 与 Thread；MQTT 只是软件，不增加射频硬件。

• MQTT：跑在 Ethernet / Wi‑Fi / IP 上的消息总线，不是无线制式。设备把状态发到 Broker（常用 Mosquitto），HA 订阅。Tasmota / ESPHome、部分墙面面板走这条。Mini PC 上装 Mosquitto 即可，无新硬件。
• Zigbee：独立的 2.4 GHz mesh，不进你家普通 IP LAN。需要一个 Coordinator + 插电路由节点 + 电池末端。第一根 ZBT-2 专用 Zigbee。可用内置 ZHA（直进 HA，不用 MQTT），或日后改 Zigbee2MQTT（Zigbee → MQTT → HA）。
• Thread：同样是 2.4 GHz / IEEE 802.15.4 mesh，但承载 IPv6。Thread 只负责传输。常见路径：Matter → Thread → Border Router → 家庭 IPv6 → HA Matter Server。第二根 ZBT-2 专用 Thread，做 HA 自己的 Border Router。

因此：Zigbee 与 Thread 硬件相近但网络互不兼容；MQTT 与两者无绑定，只有 Zigbee2MQTT 才会同时用到 Zigbee 和 MQTT；Matter-over-Thread 用 Matter + Thread，不用 MQTT；Matter-over-Wi‑Fi / Ethernet 不需要 Thread 棒。

官方明确：一根 ZBT-2 不能稳定同时跑 Zigbee + Thread（不要用 MultiPAN）。参考 Connect ZBT-2 · HA Thread · HA Matter。

硬件怎么接

• 两根 ZBT-2 作为嵌套部件画在 Mini PC 内，不拉拓扑线。
• Zigbee 棒 → Mini PC USB-C（占用）。
• Thread 棒 → Mini PC USB-3（占用），中间一枚合格的 USB-A → USB-C 数据转换头（要能传数据，不要只充电的线）。转换头只写本页，不进 Devices / 拓扑。
• 两根天线都用延长线出金属柜，间距约 0.5–1 m。

若还要覆盖其它常见协议，按需再加，不必现在买：Z‑Wave（北美锁/开关）加北美频段 800/LR 棒；蓝牙用房间里的 ESPHome Bluetooth Proxy，不要把 BLE 棒丢在金属柜里；Lutron 等私有协议仍要自家 Bridge。无法用一只通用棒吃下所有厂商。

Home Assistant Setup Guide

面向零基础的搭建说明：按本页设备清单，从主机到墙面平板、Zigbee、备份与日常维护。建议从上到下按顺序做；标有「可选」的步骤可延后。

1. 这套系统在做什么

Home Assistant（简称 HA）是跑在你家本地的智能家居「大脑」：设备连进来、自动化写在里面、墙面平板只当显示屏。云账号不是必须的；远程访问可之后用 Nabu Casa 或自己的 VPN。

按本表，你的架构是：

• 机柜主机：ameriDroid PoE Mini PC 跑 Home Assistant OS（系统 + 全部集成/自动化）。
• 无线传感器总线：两根 Connect ZBT-2——一根专做 Zigbee，一根专做 Thread。Zigbee 插 Mini PC USB-C；Thread 经 USB-A/C 转换头插 USB-3。两根天线都出柜。
• 墙面 Dashboard ×3（Basement / Main / Upper）：Home Assistant PoE Wallpanel 占位（1G PoE+++，功耗按 90W 预留）。具体机型见下方「HA Panel 选型」。
• 网络底座：UniFi 交换机（如 USW-Pro-XG-24-PoE）提供 PoE+/++；Protect 摄像头与 Access 门锁可先独立用 UniFi 应用，再在 HA 里做联动。

2. 开箱前要弄清的概念

2.1 集成 vs Add-on vs 自动化

• Integration（集成）：让 HA「认识」某类设备/服务（如 Zigbee、Samsung TV、UniFi）。
• Add-on：装在 HA OS 旁边的小服务（如文件编辑器、Mosquitto MQTT、Zigbee2MQTT）。初学者可先少装。
• Automation / Script / Scene：自动化规则、可复用动作、一键场景。
• Dashboard（Lovelace）：手机/平板上的界面；墙面平板通常全屏打开某个 Dashboard。

2.2 Zigbee / Thread / Matter / Wi‑Fi（怎么选）

• Zigbee：传感器与开关生态最大；ZBT-2 专做协调器后，设备经 mesh 互中继，不占家用 Wi‑Fi。
• Thread + Matter：新一代本地协议；很多 Matter 电池设备走 Thread。ZBT-2 不能同时跑 Zigbee 和 Thread，官方也不推荐「多协议」模式。
• Wi‑Fi 智能设备：可直接用厂商集成或 Matter-over-Wi‑Fi，但大量设备会挤占无线；优先把「常在线小设备」放 Zigbee。
• 本宅决定：两根 ZBT-2 从一开始就分开——Zigbee 用 ZHA，Thread 做 Matter Border Router。不要把任一根改成 MultiPAN。

2.3 ZHA vs Zigbee2MQTT

• ZHA（内置）：设置少，跟 ZBT-2 官方向导最合拍，零基础优先。
• Zigbee2MQTT：设备支持面更广、调试强，但要 MQTT + 额外配置。等你熟悉后再迁不迟。

3. 网络与供电准备（装 HA 之前）

1. 交换机侧给 Mini PC 分配 PoE+ 或 PoE++ 端口（预算按表内 30W 预留）。
2. 三块墙面 Wallpanel 各自占一口 2.5G PoE+++（设备侧 1G PoE+++ 上行；功耗按 PoE+++ 上限 90W 预留）。
3. 建议给 HA 主机做 DHCP 保留 / 静态 IP，并记下来（之后平板书签、备份恢复都要用）。
4. 可选：单独 IoT / Camera VLAN。初学者可先同一 LAN，先跑通再拆网段；若拆 VLAN，要提前规划防火墙放行 HA ↔ 设备。
5. 墙面点位：每层预留一根到 Wallpanel 的网线（PoE+++）。

4. 主机硬件安装（机柜）

4.1 ameriDroid PoE Mini PC

1. 装好 SSD（若未预装）、接上显示器 + 键盘仅用于首次烧录/排错（日常可无头运行）。
2. 网线接到交换机 PoE 口；确认口灯与 PoE 供电正常（也可先用随附 DC 供电完成装机，再改 PoE）。
3. Zigbee 用的 ZBT-2：自带 USB‑C 线插 Mini PC 的 USB-C。
4. Thread 用的 ZBT-2：经 USB-A/C 数据转换头 插 Mini PC 的 USB-3。不要用只能充电的线。
5. 两根天线都用延长线出柜或放到机柜顶开阔处（金属柜会严重衰减 2.4 GHz），彼此分开约 0.5–1 m，远离 USB 3、SSD 和 AP。

4.2 安装 Home Assistant OS

1. 电脑打开官方安装说明：home-assistant.io/installation，选择 Generic x86-64（Mini PC 属此类）。
2. 用 balenaEtcher（或厂商说明的工具）把 HA OS 镜像写入目标盘。会清空该盘，确认盘符无误。
3. 从该盘启动 Mini PC。首次启动可能需 5–20 分钟（扩容、拉更新）。
4. 同一局域网的手机/电脑浏览器访问 http://homeassistant.local:8123；若 mDNS 失败，改用 http://<主机IP>:8123。

4.3 首次引导（Onboarding）

1. 创建管理员账号（密码用密码管理器保存）。
2. 设定家名称、位置、时区、单位（温湿度自动化会用到位置与时区）。
3. 可跳过「正在检测的设备」，稍后手动加。
4. 强烈建议尽早在 Settings → System → Backups 做一次完整备份，并下载到电脑/网盘。

5. Connect ZBT-2 ×2（Zigbee + Thread）

1. 两根棒都上电后，到 Settings → Devices & services → Add integration。先完成 Zigbee（ZHA），再把第二根向导走成 Thread。
2. 每根棒只选一种协议，不要 MultiPAN。文档：Connect ZBT-2。
3. Zigbee 推荐内置 ZHA；记下/备份网络密钥出现在备份里即可，不必手抄。
4. Thread 棒随后作为 HA 的 Border Router，给 Matter-over-Thread 设备用。
5. Zigbee 入网顺序：先插电的路由器型设备（智能插座、有电的灯具）形成骨架，再加电池传感器。入网时靠近协调器，成功后再移到安装位。
6. 2.4 GHz 会与 Wi‑Fi、微波炉互相干扰；两根天线都远离 AP，并互相分开。

兼容性要点：

• 标称 Zigbee 3.0 的设备成功率最高；部分 Tuya 私有设备可能需改固件或改用 Zigbee2MQTT。
• 买之前可在 Zigbee Device Compatibility Repository 或 HA 社区搜型号。
• 同一房屋里避免同时跑两套互不相通的 Zigbee 协调器（例如 HA + 某网关各搞一套）除非你清楚要隔离。
• Philips Hue、IKEA 等也可「直连」ZHA，或继续用官方桥再集成进 HA——初学直连更简单，大型 Hue 灯网可保留桥。

6. 墙面 Wallpanel

三套点位相同（Basement / Main / Upper）。机型未定，见下方「HA Panel 选型」。施工先按 1G PoE+++ 上行、每路 90W 预留。

HA Panel 选型

三套点位共用同一套门槛。机型未定；先锁硬性要求，之后按此筛产品。不满足下列任一条即淘汰。

软件与系统

• Android-based OS：基于 Android 即可，不要求完整 Play 生态，也不要求能装、能跑其他 App。本机只做 HA 面板；系统锁死在这一用途上反而更好。
• Home Assistant Companion：须明确支持把 Companion 设为 Android Home App，全屏常驻 Dashboard。
• Fully Kiosk：须支持 Fully Kiosk（或同等 lock-task / 全屏 kiosk），可关状态栏、禁退出、开机自启。

供电与网络

• 原生 IEEE PoE：设备自带 RJ45，走标准 IEEE 802.3af / at / bt。不允许 proprietary / passive PoE，不允许 USB-C / 分线器 / 注入器等任何转接头。
• 无电池：固定墙装、由 PoE 直供；不要平板电池长期插电循环。

安装与传感

• Proximity / presence：须有接近或存在传感，人近亮屏、人走熄屏或降亮。
• 原生墙装：嵌入或厂商原厂墙装，按 24/7 常亮设计，不是消费平板外加支架/锁架。
• 加拿大可买、北美可装：须有加拿大购买渠道；安装尺寸与电气须符合北美标准（盒规、认证、接线），不要欧规改件。

规格态度

• 屏幕尺寸、分辨率、内存以满足家用 Dashboard 为底线，不追求性能过剩。
• 优先看品质、触控与显示体验、易维护（可换、可更新、可远程管）、以及长期耐用。

参考：Cameron Gray 视频要点

素材：The Ultimate In-Wall Tablets for Home Assistant Dashboards!。下面只作实践摘录，不是本页门槛，也不等于选型结论。视频机型为 AliExpress 白牌 + 英规单联盒。

他怎么选 / 比

• 早期 Tuya / Smart Life 或底层 Linux、要解锁才像 Android 的面板难用；较新的墙装机是接近原版 Android，可直接装应用。
• 搜「PoE Android」比搜「in-wall tablet」更容易找到墙装 PoE 机；同类外观常无统一型号，按外观和规格比价。
• 横屏 / 竖屏按墙面：靠近门套、开关正上方空间窄用竖屏，宽墙用横屏。
• 同外观常有两套板：八核 + Android 14（约 4 GB / 64 GB）比四核 + Android 13（约 4 GB / 32 GB）跟手。4 GB 跑 Dashboard 够用；CPU 代际比再堆内存更明显。
• 旧板个例：一熄屏就 kernel panic 重启，只能 24/7 亮着，不适合卧室。退货期内必须测熄屏 / 亮屏 / 重页面。
• 厂商自带 kiosk、MQTT、板载 Zigbee、继电器 / GPIO / IR / RS485、LED 灯环当附加能力；USB-C 多半只能 ADB / 刷机，不能供电。他用 PoE，不用随附 12 V 适配器。

安装

1. 墙内预留网线（他用 Cat6），机柜端先做好、交换机口配好，再上墙。
2. 英规深盒约 47 mm，螺丝须凹进墙面，浅表装盒会顶出来。塑胶干衬盒两侧凸耳可能卡住托板，有时要削耳、开槽；金属暗盒更干净。
3. 高度对齐恒温器 / 门禁键盘一类「伸手就点」的位置，不要太低（LCD 俯视角度差）。
4. 托板固定后：插 RJ45 → 挂上滑到位。磁吸只防轻碰，承重靠挂钩。
5. 先 PoE 桌测完整软件，再开孔。

设置

• 跳过 Google 账号；墙面无锁屏，登私人 Google 等于把邮箱交给路过的人。
• 不给墙面设开机 PIN。他建议独立 VLAN、禁出站，只放行 HA（及 MQTT）。
• HA 用独立 panel 用户，不是管理员。
• Companion「Allow as Home app」能开机进 HA，但通知栏仍能进系统，侧栏也藏不干净。
• 他实际用 Fully Kiosk Browser Plus（约 €7.90 终身，可迁机）：Start URL 指向该房间 Dashboard；开机自启；禁止导航键 / 通知栏；连点五下 + PIN 退出；URL 白名单；空闲后回到首页（已在首页则不刷新）；导出配置再导入到第二台。
• 需要后台 MQTT 小工具时，用 Fully Universal Launcher 开机拉起再置后。
• HA 侧用 HACS kiosk-mode，按 panel 用户藏 header / sidebar。
• 一层一块房间 Dashboard：大按钮、场景；手机版尺寸不要原样上墙。场景可先关 Adaptive Lighting，另留 Auto 再开自动。
• 亮屏：Fully 可用摄像头移动侦测；坐着可能侦不到，也可用房间 PIR。熄屏后点屏幕可醒。演示 30 s 熄屏太短，他倾向房间有人就保持亮、久无活动再关；也可用屏保代替全黑。

维护

• 白牌固件基本无安全更新；当哑终端，用 Fully 远程改 URL、亮度、开关屏、重启。
• 换机：转移 Plus 许可 + 导入配置。
• 熄屏即崩 / 点太快就重启：退货或只放客厅并常亮；他后来买新的会选较新的 Android 14 板。
• 板载温湿度、LED、继电器可通过厂商 MQTT 或社区 HAD Panel 进 HA，不是必选项。

7. 与 UniFi Protect / Access 的关系

• Protect（G6 相机、Viewport）：录像与实时预览以 UniFi Protect 为准；HA 可通过社区/官方相关集成做通知、开关灯联动等，但不要指望用 HA 取代 NVR。
• Access（UA-G3、USL-Gateway）：门禁逻辑以 UniFi Access 为准；HA 适合做「开门→亮灯/撤防」类联动。
• 集成前确保 HA 能访问 UniFi 控制台地址；本地 API/账号权限按该集成文档最小授权。

8. 建议的启用顺序（避免一次做完崩溃）

1. HA OS 装好 + 备份。
2. 手机 Companion 能稳定打开。
3. ZBT-2 + 2～3 个 Zigbee 插座/灯，写第一条「开关 → 灯」自动化。
4. 装第一块墙面平板并全屏 Dashboard。
5. 复制到另外两层；再批量加传感器。
6. Thread 棒就位后，再加 Matter-over-Thread 设备；复杂日程、能耗、语音放最后。

9. 推荐的基础设置与 Add-on（可循序渐进）

• Backups：每日自动备份；重要变更前手动备份。
• Settings → System → Hardware / Updates：系统与 Supervisor 更新，先读变更说明再升。
• Add-on 可选：Studio Code Server 或 File editor（改 configuration.yaml）、Samba share（从电脑拷备份）、Advanced SSH（进阶）。
• 若大量 Wi‑Fi/Tuya MQTT 设备：再装 Mosquitto；上 Zigbee2MQTT 时才强依赖 MQTT。
• 仪表盘：先用官方 Sections 视图；不必一上来就装一大堆 HACS 前端。

10. 自动化入门（最小闭环）

1. Settings → Automations → Create：触发（如 Zigbee 人体传感器 occupied）→ 动作（开灯）。
2. 用 Areas（区域） 把设备归到 Basement / Main / Upper，方便按房间写灯控。
3. 避免「环形自动化」（A 开 B、B 又开 A）。
4. 通知类先用手机 Companion 推送，跑通后再上墙面。

11. 安全与家庭使用习惯

• 管理员账号仅你使用；家人/墙面用普通用户 + 受限 Dashboard。
• 不要把 :8123 直接裸暴露到公网端口转发。
• SSD 与备份同样重要：盘坏可重装，无备份则自动化全丢。
• 停电：全屋由双 PW3 备电。仅当实测切换会重启核心设备时，再给「网关 + PoE 交换机 + HA + NAS」加小型桥接 UPS；墙面平板可接受短时掉电。

12. 常见问题速查

• 打不开 homeassistant.local：改用 IP；检查电脑与 HA 是否同网段/VLAN。
• PoE 不上电：确认口协商到 PoE+++（Wallpanel）或 PoE++（主机）；线序与线材质量（建议实心铜 Cat6 以上）。
• Zigbee 经常掉线：协调器移出金属柜、加路由节点、避开 Wi‑Fi 拥挤信道。
• 更新后异常：用备份还原；看 Settings → System → Logs。
• Matter-over-Thread 设备入不了网：确认第二根棒已固定为 Thread、天线已出柜；不要把 Zigbee 那根改来改去。

13. 学习路径与官方文档

1. Getting Started
2. Documentation 首页（Concepts、Dashboards、Automations）
3. Integrations 目录（买设备前先搜能不能本地接入）
4. Companion App
5. 社区：community.home-assistant.io；中文也可搜「Home Assistant 中国」等论坛/群，但配置以英文官方文档为准更不易过时。

14. 与本表对应的物料清单（HA 部分）

• 1× ameriDroid PoE Mini PC（机柜）
• 2× Home Assistant Connect ZBT-2（Zigbee + Thread 各一）
• 1× USB-A/C 数据转换头（Thread 棒 → Mini PC USB-3；不要只充电的线）
• 3× Home Assistant PoE Wallpanel（选型待定）
• 交换机侧：至少 1 个 PoE++（主机）+ 3 个 PoE+++（Wallpanel，按 90W 预留）；线材与墙面点位按楼层施工图预留

本指南会随你的实际安装进度继续补洞（VLAN、具体自动化模板、Protect 集成步骤等）。先把第 4–6 节跑通，就是成功的第一步。
