1. UniFi Networking System

1.1 Ethernet Infrastructure

WAN、网关、交换、Wi‑Fi、Room Drop、线材与机柜的选型与适配。

1.1.1 ISP

Telus PureFibre 5 Gigabit：运营商光纤 → TELUS ONT (Optical Network Terminal)。ONT 只做光电转换。

• 定稿：Nokia XS-010X-Q（优先；XGS-PON SFU：无 Wi‑Fi，1×100M/1/2.5/5/10G）或 Nokia XS-250X-A（次选；无 Wi‑Fi，常见 1×10G + 4×1G；Telus 实装更常见）。本宅只用 10G 口。优先机库存与技师意愿不保证。
• 回退：Telus NAH（常见 NH20A / NH20T），开桥接，同样 10G 短跳进 UDM。
  • Router：默认。NAH 自做 NAT / DHCP / 防火墙；再挂 UDM = 双 NAT。
  • Port 10G Bridge：10G 口透传成 WAN，公网落到 UDM。
  • Port 1 Bridge：桥 1G 口，不够 5 Gig。
  • Full Bridge：所有口暴露给运营商侧；家用动态公网少，下游自扛防火墙。

1.1.2 Gateway

Dream Machine Pro Max：UniFi OS 一体机，承担路由、防火墙、VPN、威胁管理、统一控制面，并内建 Protect / Access / Network。WAN：ONT → 柜内 UniFi Premium Patch Cable → SFP+ WAN（插 SFP+ to RJ45 Adapter）。公网一般由 UDM DHCP 取得。不走面板 2.5G 铜 WAN；LAN SFP+ ↔ Pro XG 24 PoE SFP28，机柜内 10G Direct Attach Cable。八个 1GbE LAN，第一口接 UPS 2U Pro 管理口（见 §4.2），其余七口空闲。

1.1.3 Switching

有线核心：机柜一台 Pro XG 24 PoE 汇聚。Flex 2.5G 在 Media，Flex 2.5G PoE 在 Garage。边缘见 §1.1.5。上联用 10G RJ45（不用 combo 上的 SFP+），不接墙端 AC。

• Pro XG 24 PoE：16×10G + 8×2.5G，另有 SFP28 上联接 Dream Machine Pro Max。负责 Wi‑Fi、门禁上行、HA / Wallpanel、CCTV（Protect Viewport）、各 Room Drop（Media / Garage 两路远端接边缘 Flex）、配电盘。机柜 NAS（Synology FS2500，见 §3）占 2×10G LACP。16 个 10G 口用 14，空 2。八个 2.5G 口全用。
• Flex 2.5G（Media）：八个 2.5G 下联只传数据。Media 要多口有线。
• Flex 2.5G PoE（Garage）：八个 2.5G 下联可供电。车库边缘有 Wi‑Fi、门禁、USL。

1.1.4 Wi‑Fi

• 主屋：Basement / Main / Upper 三层墙面 U7 Pro Wall ×3（配 U7 Pro Wall Paintable Flush Mount），2.5G / Wi‑Fi 7。
• 车库：U7 Lite。

1.1.5 Room Drops

七个房间（Media / Den / Master / BR1 / BR2 / Seating / Garage）各拉两根 UniFi Indoor Cable Cat6A CMR。Den 墙面两口都终结并启用。其余六间墙面只终结在用的一根；备用线在下配线架终结，不占交换机口。Den 两根全开。HA 进上配线架。其余 13 根 Room Drop 进下配线架。Media 与 Garage 的在用口在远端接边缘 Flex，机柜端从下配线架短跳进 Pro XG 24 PoE。

• Den：墙面 Universal Paintable Keystone Wall Plate（H-2P 横向双口）。一口接 Mac Studio（机身 10GbE），配线架短跳进 Pro XG 24 PoE 的 10G 口；另一口接 ameriDroid PoE Mini PC for Home Assistant（见 §2.1），上配线架短跳进同一交换机的 10G 口。
• 非 Den：墙面 Universal Paintable Keystone Wall Plate（V-1P 纵向单口）。Media / Garage 在用口经短跳接各自 Flex 的 10G RJ45 上联。
• 面板采购：H-2P 一包、V-1P 两包。配线架两块 24-Port Blank Keystone Patch Panel。上配线架：Protect Viewport、U7 Pro Wall ×3、主屋 Door Hub Mini ×4、Den HA、Wallpanel ×3。下配线架：Synology FS2500 两口、Room Drop 回线 13 根、配电盘 1 根。车库 Door Hub Mini 在车库 Flex 2.5G PoE 上。空孔 20，Keystone Blank Insert 一包。Cat6A Keystone Jack ×50，采购 12-Pack ×5。配线架 28，墙面 8（Den 两只，其余六间各一只），设备端 14：U7 Pro Wall ×3、主屋 Door Hub Mini ×4、Synology FS2500 ×2、Protect Viewport、Wallpanel ×3、配电盘。永久链路两端都终结在模块上，配线架一侧短跳进交换机，设备一侧短跳进终端。

1.1.6 Cables

永久链路：UniFi Indoor Cable Cat6A CMR。短跳：UniFi Premium Patch Cable。采购数量见 §1.3。

• 永久入墙 / home-run：UniFi Indoor Cable Cat6A CMR ×3（每盒 305 m）。Room Drop、主屋 Door Hub Mini、AP、Wallpanel、Protect Viewport。静压箱路径改用 UniFi Indoor Cable Cat6A CMP。
• 柜内 / 墙口短跳：UniFi Premium Patch Cable。相邻、口位对齐的用 0.15 m ×22（上配线架到 Pro XG 24 PoE 12，下配线架到同一交换机 10，含配电盘）。隔一格用 0.3 m ×1（ONT / NAH 到 Dream Machine Pro Max）。备用 Room Drop 不跳。
• 户外摄像头与读头：UniFi Premium Patch Cable Outdoor，黑色。十根从就地 Door Hub Mini 到门口设备，不进机柜。读头与前门 G6 Pro Entry 2 m ×5；Frontyard Turret 5 m、Courtyard Turret 5 m、Backyard Turret 8 m、Walkway Bullet 8 m、Laneway Turret 12 m。合计 48 m，按门口就地汇聚估算。五条摄像头线各在 Door Hub Mini 一端串一只 Ethernet Surge Protection。
• 光 / DAC：Dream Machine Pro Max↔Pro XG 24 PoE 用 10G Direct Attach Cable，0.5 m ×1。不进配线架，不承载 PoE。
• 非以太网：门锁 LOCK 为 Wet 12V 控制线；DPS 为干接点门磁（本宅 Securitron DPS）；Tesla 控制为 CAN。LOCK / DPS / Tesla CAN 不按以太网线规。

1.1.7 Server Rack

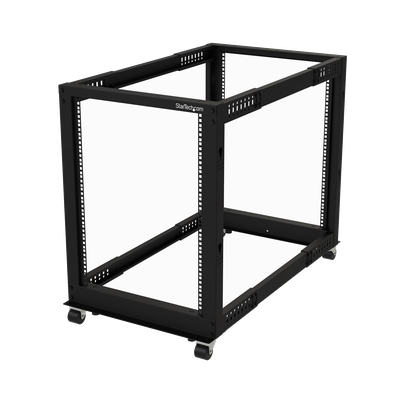

Mechanical Room 落地四柱开放架：StarTech 4POSTRACK15U（见 §1.3）。导轨深度 22″–40″ 可调，装时调到约 31–32″（≈800 mm），兼容 Pro XG 24 PoE 与 RKS-01（见 §3.1）。机柜 UPS 定为 UPS 2U Pro（见 §4.2），2U，置于架底。一块 Fixed Rack Shelf 放 ONT 或 NAH。NAH 平放，高 32 mm。XS-250X-A 外形未公布。两块 24-Port Blank Keystone Patch Panel 贴住 Pro XG 24 PoE，搁板在上配线架之上。网关与搁板之间、NAS 与 UPS 2U Pro 之间各留 1U，正面各装一块 1U Vented Panel。Dream Machine Pro Max 正上方一块 2U Vented Panel。顶部余下 3U 用一块 2U Blank Panel 和一块 1U Blank Panel 封上。

机柜正面，自上而下，每一行 1U（编号自架底起）。重的在下。此排布共 15U。端口按面板：实心在用，空心已终结未跳，灰框为 Keystone Blank Insert。配线架按下行设备的口速和 PoE 上色；未定 Room Drop 按 10G PoE+++。配电盘按 1G、不供电。Synology FS2500 网口在机尾。

不进本柜：Media / Garage Flex、Den ameriDroid PoE Mini PC for Home Assistant / Mac Studio、各 AP 与门禁边缘设备。

1.2 Protect & Access

户外人行门禁、Protect 监视、车道门与 SuperLink 传感。连线落点见 Topology；功率预算见 §1.4。

1.2.1 Exterior Door

五扇户外人行门共用同一模式：Door Hub Mini 作就地汇聚——上行 PoE++，两个 PoE+ 口分别给读头与一台摄像头；LOCK（Wet 12V）接 Fail-Secure Strike Lock（15 mm，无内置 DPS）；DPS 另接第三方干接点门磁 Securitron DPS（木框 DPS-W、钢框 DPS-M → Hub DPS+/−；Access 触发 Open Active / NC）。REX 本宅空闲。

门锁 Access Status 五扇共用：LOCK 接 Strike，DPS 接 Securitron DPS（勿用 SuperLink Entry Sensor）；App 状态由这两路组合。无 DPS 时只能显示 Locked / Unlocked。

1.2.2 Security CCTV

门口摄像头挂在各门 Door Hub Mini 下（见 Exterior Door）。接受 Door Hub Mini 重启时该门口摄像头短暂同离线。墙端监视用 Protect Viewport。

• 监视器：Protect Viewport
  • 位置 Main / Kitchen
  • 本机 1G PoE（见 §1.4）
  • 上行 Pro XG 24 PoE 直供，不经过 Door Hub Mini
• 用途：实时预览与门口操作；录像仍由 UniFi Protect（Dream Machine Pro Max）承担。

1.2.3 Garage Gate

车道大门 / 电动门禁位，与 Garage Door（车库行人/车门）分开记账。控制与读头型号待定，不占现有五套 Door Hub Mini。

1.2.4 USL

SuperLink Gateway：100M PoE，由 Flex 2.5G PoE 直供，挂车库半高墙、避大金属面。传感器选型待定。

1.3 Device List

设备清单与端口能力。Device 列底色区分采购状态：已购 / 未购。Price 为该行货价实付（含行税 / Memory Surcharge 等），不含订单级运费；未购标「-」。订单级费用见 Appendix. Order Fees Running Total。来源：orders/。

Category	Device		Price
	Uplink	Downlink
Rack	15U 4-Post Open Frame Rack 4POSTRACK15U · Floor Mount · 22"-40" Adjustable Depth		-
Power	UPS 2U Pro UPS-2U-Pro		-
		×2
Gateway	Dream Machine Pro Max UDM-Pro-Max		CA$1,215.20Incl. CyberSecure
	SFP+	×8 SFP+
Switching	Pro XG 24 PoE USW-Pro-XG-24-PoE		CA$3,184.16
	SFP28 ×2	×8 ×16
	Flex 2.5G PoE USW-Flex-2.5G-8-PoE		CA$351.68
	SFP+	×8
	Flex 2.5G USW-Flex-2.5G-8		CA$282.24
	SFP+	×8
Wi-Fi AP	U7 Pro Wall ×3 U7-Pro-Wall		CA$994.56
		-
	U7 Lite U7-Lite		CA$172.48
		-
Protect & Access	Door Hub Mini ×5 UA-Hub-Door-Mini		CA$1,103.20
		×2 REX DPS LOCK
	G3 Reader ×4 UA-G3		CA$1,084.16
		-
	G6 Pro Entry UVC-G6-Pro-Entry		CA$672.00
		-
	G6 Pro Turret ×4 UVC-G6-Pro-Turret		CA$3,377.92
		-
	G6 Pro Bullet UVC-G6-Pro-Bullet		CA$844.48
		-
	Fail-Secure Strike Lock ×5 UACC-Lock-Strike-Secure-15mm		CA$722.40
	LOCK	-

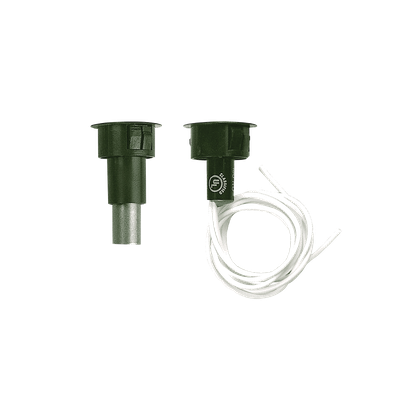

	Securitron DPS ×5 DPS-W / DPS-M		-
	DPS	-
	Protect Viewport UP-Viewport		CA$331.52
		-
	SuperLink Gateway USL-Gateway		CA$227.36
		-
Accessories	SFP+ to RJ45 Adapter UACC-CM-RJ45-MG		CA$95.20
	10G Direct Attach Cable UACC-DAC-SFP10 0.5 m ×1		CA$21.28
	UniFi Indoor Cable Cat6A CMR ×3 UACC-Cable-C6A-CMR		-
	UniFi Premium Patch Cable UACC-Cable-Patch-EL-C6A		-0.15 m 50-Pack ×1 0.3 m 10-Pack ×1 1 m 10-Pack ×1 2 m 10-Pack ×1 3 m ×5 5 m ×5 8 m ×2 12 m ×2 15 m ×2
	UniFi Premium Patch Cable Outdoor UACC-Cable-Patch-Outdoor-C6A · Black		-1 m ×10 2 m ×10 3 m ×10 5 m ×5 8 m ×5 12 m ×5 15 m ×5
	Ethernet Surge Protection ×5 UACC-ETH-SP-DIN		CA$229.60
	Cat6A Keystone Jack 12-Pack ×2 UACC-Keystone-Jack-C6A		CA$123.20
	Cat6A Keystone Jack 12-Pack ×3 UACC-Keystone-Jack-C6A		-
	24-Port Blank Keystone Patch Panel ×2 UACC-Rack-Panel-Patch-Blank-24		CA$89.60
	Fixed Rack Shelf UACC-Rack-Shelf-CLV		CA$78.40
	1U Vented Panel ×2 UACC-Rack-Panel-Vented-1U		CA$89.60
	2U Vented Panel UACC-Rack-Panel-Vented-2U		CA$61.60
	2U Blank Panel UACC-Rack-Panel-Blank-2U		CA$44.80
	1U Blank Panel UACC-Rack-Panel-Blank-1U		CA$28.00
	Keystone Blank Insert 24-Pack UACC-Keystone-Blank-Insert		CA$28.00

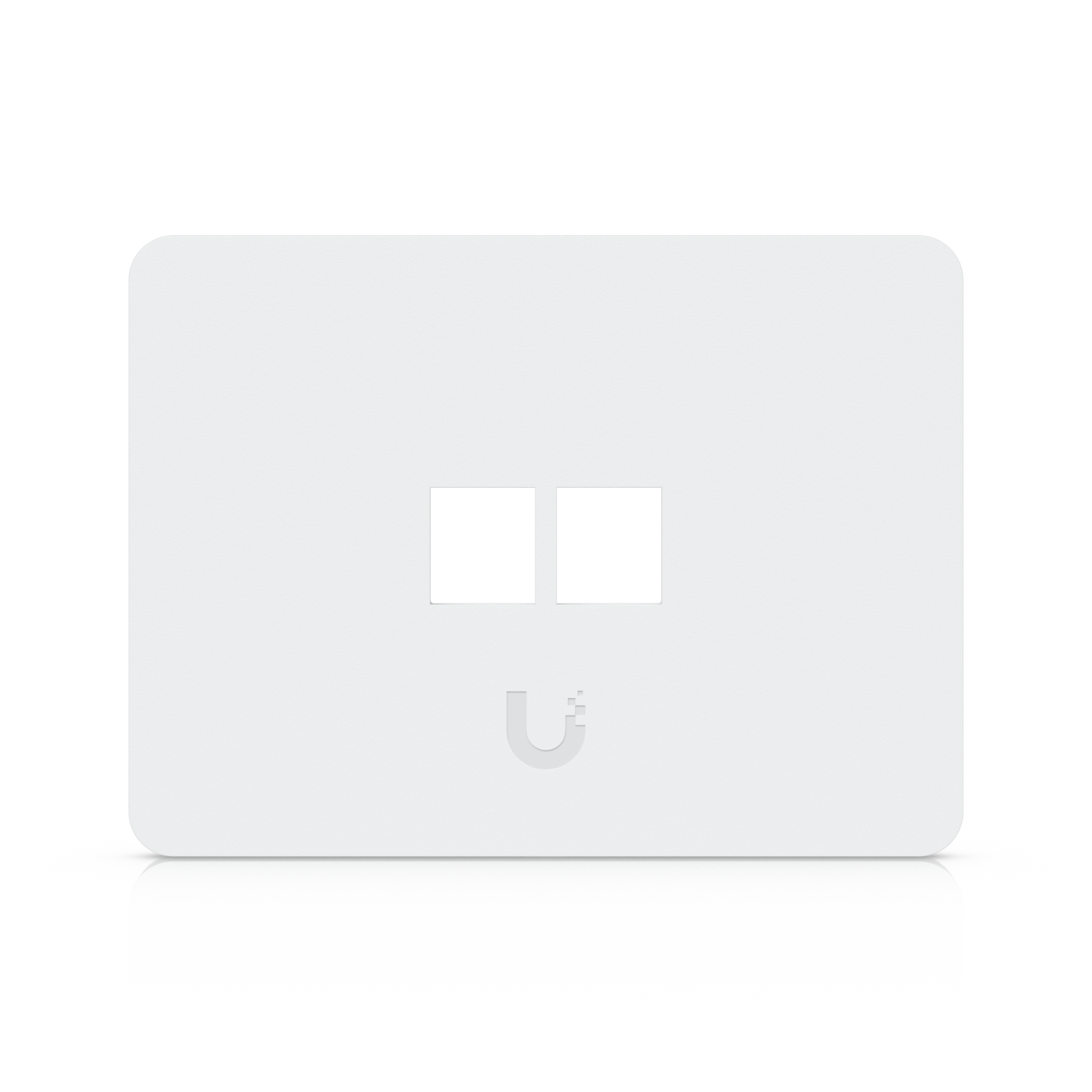

	Universal Paintable Keystone Wall Plate UACC-WP-Keystone-H-2P		CA$31.36

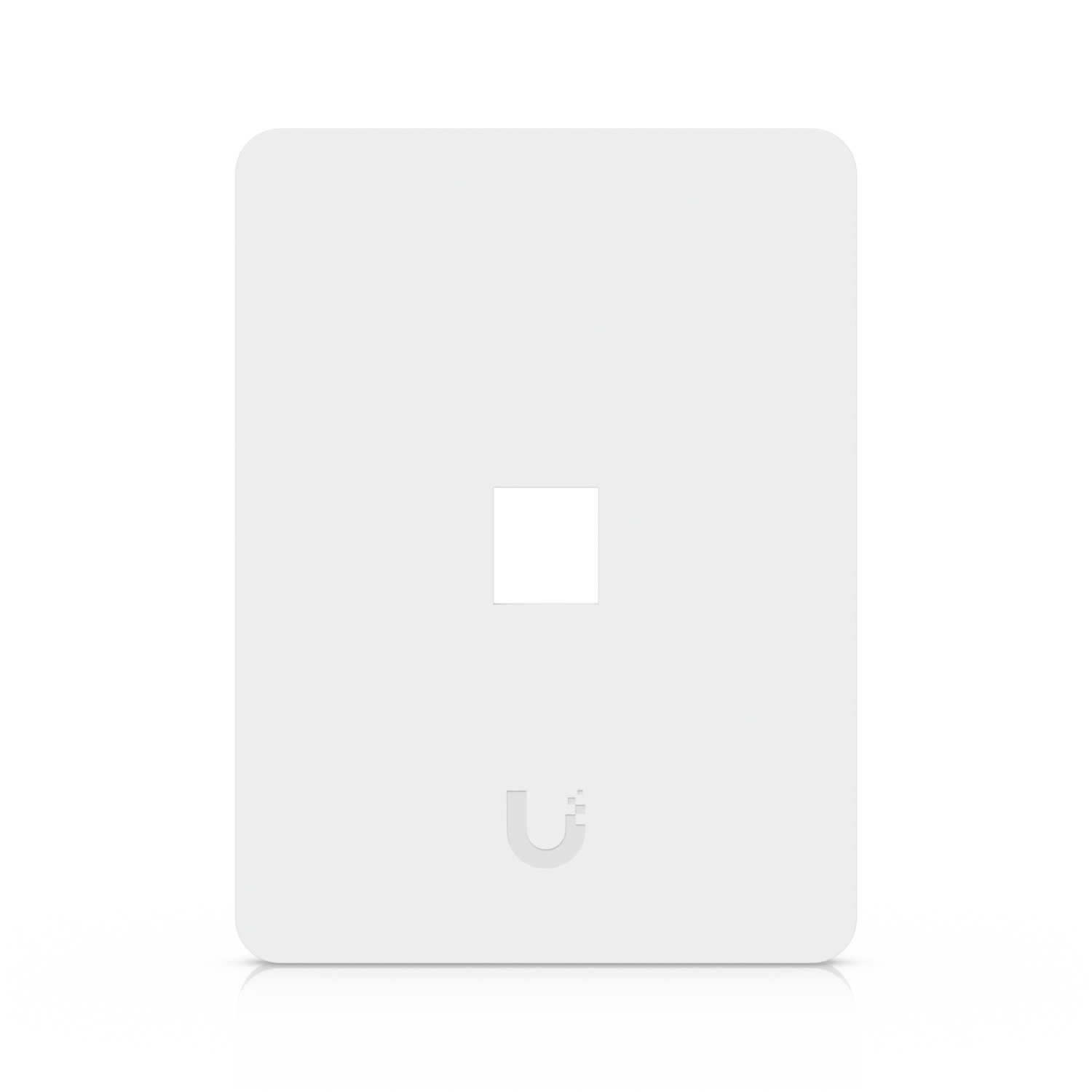

	Universal Paintable Keystone Wall Plate ×2 UACC-WP-Keystone-V-1P		CA$62.72
	Door Lock Relay Cable 2P UACC-Cable-DoorLockRelay-2P		-
	Access Reader Junction Box ×3 UACC-Reader-JB-B		CA$131.04
	Access Reader Junction Box ×1 UACC-Reader-JB-B		-
	Access Card 10-Pack UA-Card-B-10		CA$48.16
	U7 Pro Wall Paintable Flush Mount ×3 UACC-U7-Pro-Wall-FM		CA$184.80

1.4 PoE Power Breakdown

PoE 按设备规格与预留值核算。Media Flex 2.5G 上联约 14W。Garage Flex 2.5G PoE 整支约 69.4W，上一级只记这一次。有下游供电的设备按子树展开。Door Hub Mini 上行按 19W + 下游输出，不超过 50W；卡片分母 45W 只计下游。两台 Flex 不改接 AC。配电盘不进本表。

2. Home Assistant System

本地智能家居控制面：Den Hub、墙面 Wallpanel（×3）+ Den 长期桌测一套，与 §2.3 Device List。射频硬件（ZBT-2×2 + ZWA-2）落在 §2.1；IP 侧（Wi‑Fi / MQTT / Matter-over-Wi‑Fi）不另买棒。录像 / 门禁仍归 §1.2 UniFi Protect / Access；HA 只做联动，不取代 NVR 或 Access 逻辑。买设备前先查 HA Integrations / 社区兼容表；优先本地控制，云只作后备。

Bluetooth / BLE：日常说的「蓝牙」常混用两套：Bluetooth Classic（音响、旧串口等）与 Bluetooth Low Energy（BLE）（低功耗广播与短连接）。Home Assistant 的 Bluetooth 集成只支持 BLE，不支持 Classic。本宅短距传感（BTHome 温湿度等）、部分体脂秤与辅助存在探测走 BLE；墙体衰减大、无 mesh，不靠 Hub 机身蓝牙，而靠房间级 Bluetooth Proxy（remote adapter）。按需、非 Day‑1：每层 1–2 台以太网 / PoE ESP32（优先外置天线，如 Olimex ESP32-PoE-ISO-EA）刷 ESPHome Bluetooth Proxy，专做 BLE 广告与短连接；Proxy 板本身走有线，避免再打 Wi‑Fi 与 BLE 抢射频。不拿 ZWA-2 兼 BLE 主力。厂商私有桥（Lutron Caseta 等）与红外-only 设备的 IR blaster 有才买；重要安防不单靠手机蓝牙存在。

Wi‑Fi：高带宽或厂商只给了 Wi‑Fi 的设备（部分电器、Matter-over-Wi‑Fi、少数 IoT）走本宅 UniFi AP；HA 不另建 Wi‑Fi，也不在 Hub 上插 USB Wi‑Fi 棒。吞吐高、配网熟，但占 AP airtime、云依赖机型断云即残，且 2.4 GHz 与 Zigbee / Thread 互害。本地 API 清晰的品牌可用；能有线（Room Drop）的固定设备走有线。补充通道，不是传感器主干。

MQTT：软件消息总线，不是无线制式；跑在 Ethernet / Wi‑Fi / IP 上。本宅在 Hub 上按需装 Mosquitto，供 Tasmota / ESPHome、部分 DIY、以及日后若上 Zigbee2MQTT 时进 HA。解耦灵活、可全本地；要自管 Broker 与发现约定。ZHA 直连 Zigbee 时不必为 Zigbee 而装 MQTT；大量 ESP 或改 Z2M 时再升格为基础设施。

Matter：应用层互联标准，可跑在 Thread 或 Wi‑Fi / Ethernet 上。HA 用 Matter Server 做本地控制器；Matter-over-Thread 经 §2.1 第二根 ZBT-2 Border Router，Matter-over-Wi‑Fi 经局域网、不占该棒。多生态本地控制的长期方向，不是把现有稳定 Zigbee / Z-Wave 网推倒重来的理由。Thread / Matter 对 IPv6 与 mDNS 敏感，防火墙未放行前不要先拆 VLAN。

2.1 Hub

• ameriDroid PoE Mini PC for Home Assistant
  • 安装：放在 Den，与 Mac Studio 同室、分机独立；不进设备间机柜。金属机箱，附 VESA（可挂桌下 / 墙面）。三根 Connect 棒的天线座用原装线放到 Den 开阔处，彼此约 0.5–1 m，远离 USB 3、SSD、显示器电源与最近的 AP；不要塞进封闭金属腔。2.4 GHz 上 AP / Zigbee / Thread 并存时，靠拉开天线座与频谱规划共存。
  • 系统与算力：Generic x86-64 Home Assistant OS（厂商预调 BIOS：掉电自启等）；CPU 为 Intel N100 四核。
  • 内存与存储：定型 16 GB DDR4 + 256 GB M.2 2280 SATA。不选 8 GB（跑 HAOS + 协议栈偏紧）或 32 GB（本机不做 Frigate / 大模型）；不选 128 GB（备份 / recorder 易满）或更大盘 / 2.5″（影音与长备份进 NAS）。下单「Custom build」点名 16 GB / 256 GB。
  • 网络与供电：PoE++ IN → Den 第二根 Room Drop → Pro XG 24 PoE 10G PoE+++（见 §1.1.5）；Studio 独占 10G Drop。一口空闲 2.5G 短跳 → Den 桌测 Wallpanel 的 PoE+ 注入器 DATA IN（见 §2.2）；其余 2.5G 口可留作日后用。供电按 ≥30 W PoE++ 预留（见 §1.4），12 V DC 仅装机 / 排错。机身 USB：1× USB-C + 1× USB 3.0-A + 4× USB 2.0-A；三根棒分插三只 USB 2.0-A（射频噪声更小），USB-C / USB 3.0-A 留作他用。
  • Home Assistant Connect ZWA-2（Z-Wave）
    • 接线：原装 USB-C→USB-A 插一只 USB 2.0-A；天线见上方安装总则。
    • 角色：门锁、部分墙开 / 插座、对穿透与干扰更敏感的关键控制骨干；Sub‑GHz，与 2.4 GHz Wi‑Fi 错开。经 Z-Wave JS 进 HA；Z-Wave / Z-Wave Long Range（北美）。与 Zigbee 并列本地控制骨干，不互相替代；门锁优先 Z-Wave / 已有 UniFi Access，不优先 Wi‑Fi 云锁。
    • 取舍：墙体穿透通常好于 2.4 GHz mesh，LR 适合庭院距离，不占 Wi‑Fi airtime；北美 / 欧频不通用，生态与价格逊于 Zigbee，mesh 仍依赖插电路由节点。掉线先查天线是否开阔、路由节点是否被拔、是否混入错频设备、控制器旁 USB 3 噪声。认证锁与老牌墙开（Zooz / Inovelli / Yale 等）更稳。
  • Home Assistant Connect ZBT-2（Zigbee）
    • 接线：原装 USB-C→USB-A 插一只 USB 2.0-A；天线见上方安装总则。
    • 角色：传感器、灯泡、开关、插座数量最大的本地 mesh；固定 Zigbee + ZHA（不兼 Thread；官方不推荐 MultiPAN）。不另买第二套 Zigbee 协调器。硬件与 Thread 棒相近，网络不互通。默认「小数目常在线设备」首选；能 Zigbee 就少堆 Wi‑Fi IoT。
    • 取舍：设备便宜、有电路由一开则电池末端跟网、ZHA 路径短；与 Wi‑Fi / Thread 同处 2.4 GHz 须规划信道，部分 Tuya 私有 cluster 在 ZHA 上残缺，mesh 质量取决于插电节点密度而非协调器标称距离。IKEA / Hue / Aqara（注意桥与直连）/ Sonoff 官方线更稳；白牌电池传感先用插座 / 灯铺路由骨架。天线勿塞封闭金属腔。
  • Home Assistant Connect ZBT-2（Thread）
    • 接线：原装 USB-C→USB-A 插一只 USB 2.0-A；天线见上方安装总则。
    • 角色：低功耗 IPv6 mesh 传输层，主要承载 Matter-over-Thread；本棒固定作 HA Border Router（不兼 Zigbee；不依赖 HomePod / Nest）。不另买第三根 Thread 棒（除非日后独立实验室网）。新买电池类 Matter 的传输首选；不取代现有 Zigbee 库存。
    • 取舍：为电池设备优化，经 BR 可 IP 直达；Thread 本身不是应用层——无 Matter / 厂商应用则「裸 Thread」无意义；前期设备贵、与 Zigbee 同频要分开天线与信道。掉线常见于 BR 断电、IPv6 / mDNS 被 VLAN 误伤、单 BR 位置极差。日后 Apple TV / Nest 可作辅 BR，本宅以 HA 棒为准。

2.2 Wallpanel

全宅四套同款核心栈见 §2.3：三套墙装（Basement / Main / Upper）+ Den 长期桌测一套。墙装每路按 Waveshare PoE M.2 HAT+ (C) IEEE 802.3at 上限 30 W 预留记账（见 §1.4）；桌测支架定稿 Pimoroni Pibow Frame — Touch Display 2 10.1″（采购见 §2.3）；墙装后壳见 §2.2.1。

• 墙装 ×3：Cat6A home-run → 上配线架 → Pro XG 24 PoE 10G PoE+++ → HAT (C) RJ45。
• Den 桌测 ×1：§2.1 Hub 空闲 2.5G → 短跳 → PoE+ Adapter（30W · 1G）DATA IN；墙插 AC → 注入器；注入器 DATA+PoE OUT → HAT (C) RJ45。电走 HAT，与墙机同路径；链路协商 1G（Pi 5 板载千兆）。

2.2.1 墙装后壳落地（3D 打印 / 钣金）

仅墙装三套。下列 STL 为社区起点，均未在本宅核心栈（见 §2.3）上实机验收——到手后须试配，必要时改深度 / 开孔。可组合：全包后壳背面留 VESA + 市售臂。

• 3D 打印（现成图样）
  • MakerWorld · Raspberry Pi 10.1″ Touch Display 2 Case（CreationThroughChaos）— 针对 10″ TD2；当前以桌面 / 导轨为主，作者称墙装支架仍在开发；Pi 位与屏脚位因公差可能需微调。
  • Printables · Touch Display 2 wall mount case（fbm3334）—墙装；thick 约 60 mm 预留 HAT、可选散热孔，附 OpenSCAD 源文件。社区多用于 7″ TD2；上 10″ 须按 167×248 mm 外廓重参或试打改模。
  • GitHub · cnxsoft VESA adapter（10″ TD2） — 屏背 M2.5 → 100×100 VESA；可选日后配市售臂上墙。不包 Pi / HAT，开背正好让 Cooler / HAT (C)。
  • Printables · Frank Delporte wallmount（PoE / HAT 加高） — 网口与散热开孔设计可参考；模型基于 7″ TD2，10″ 须按外廓改模。
  • Adafruit · Articulated Pi Display V2 Mount — 教程含 Pi 5 + Active Cooler + M.2 HAT+ 层叠；ST 默认 7″ TD2，10″ 作结构参考。
• 3D 打印（自改）：以实机堆叠尺寸为准，在 OpenSCAD / CAD 里加深内腔（Cooler 出风 + HAT (C) + 2230 + RJ45）；PETG / ABS 优于 PLA 贴墙温升。打印后壳时注意 Active Cooler 出风、HAT (C) / RJ45 净空。
• 钣金：画 STEP（外形贴 TD2、内腔让出 Cooler + HAT (C) + 2230、开 RJ45 / 散热 / 可选 VESA 孔）→ SendCutSend 或本地激光 + 折弯（铝 1.0–1.5 mm）；喷粉 / 阳极。须出图下单。

2.2.2 软件

• 系统：Raspberry Pi OS（或轻量镜像）从 NVMe 启动；kiosk 全屏打开 HA Dashboard（Home Assistant Companion 作 Home App，或 Fully Kiosk 等浏览器壳）。四套同镜像基线；墙装三套按楼层切 Dashboard，Den 桌测可切任意层做预览。
• 账号：每块板独立 panel 用户；墙装权限只覆盖该层 Dashboard，桌测账号可放宽便于调试。
• 亮屏：墙装用人近亮屏 / 人走降亮（板载相机或房间存在传感器）；桌测可常亮或同策略。
• 施工顺序：先在 Den 用注入器 PoE 老化并克隆镜像 → 三套开孔上墙、口上 PoE+++；桌测套长期留 Den，接线见上方。

2.3 Device List

设备清单。Device 列底色区分采购状态：已购 / 未购。Protocol 为无线制式（Z-Wave / Zigbee / Thread / Wi‑Fi / Bluetooth 等；BLE 归入 Bluetooth），暂留空。Price 为该行货价实付（含行税 / Memory Surcharge 等），不含订单级运费；未购标「-」。订单级费用见 Appendix. Order Fees Running Total。来源：orders/。

3. Home Office Setup

Mac Studio（Den）与机柜 NAS 的算力 / 存储分工，以及书房桌面显示器与外设。Den 两根 Room Drop（Studio 10G + HA Hub 10G）见 §1.1.5；同室桌测 Wallpanel 挂 Hub 下联 + 桌面 PoE+，见 §2.2。NAS / Studio 在拓扑上的落点见 Topology（图暂未改）。

3.1 NAS · Synology FS2500

机柜 NAS 端口一览。同型号合并一行，数量写 ×n（×1 省略）。

机柜存储正式选型 Synology FS2500（曾对照 RS1626xs+ 后改回）。与 Den 的 Mac Studio 是一套分工：Studio 是算力主机（本地 LLM 推理、重视频等）；NAS 是家庭多负载存储与轻服务层（模型库、安防录像、影音、文件、Web），不算力、不做主推理。

• 硬性门槛：官方 DSM；19" 机柜式（1U），进 Mechanical Room 机柜（见 §1.1.7）。
• 装架：四柱 + Synology Rail Kit RKS-01（导轨深度 553–834 mm；另购）。
• 网络：内建 2×10GbE，机柜内经下配线架，UniFi Premium Patch Cable 做 LACP → Pro XG 24 PoE（口位见上方设备表 / Topology）；另有 2×1G。Studio 经 Den 10G Drop 同交换域，大文件 / 模型搬运走有线，不走 Wi‑Fi。
• 存储：12×2.5" SSD all-flash（不能插 HDD）；用多 Storage Pool / Volume 按录像、影音、文件、模型库分池。容量经济学非优先。内存建议升到 16–32 GB（上限 32 GB）。
• 供电：单电 + 市电/PW3 即可；冗余 PSU / OOB 是加分项，非选型主因。

与 RS1626xs+ 对照：两者都过门槛且都有 2×10G；RS 在混闪/扩柜/双电/OOB/更高 CPU·内存上更强，但在本宅「算力在 Studio、容量经济学非优先、PW3 管市电」下多为余量。FS 开箱 12 闪存位、路径简单，定稿 FS2500。

3.2 Den 设备清单

桌面离地 30"。主显示器下边缘距离桌面 6"；上方一对副屏对齐主显示器。

4. Tesla Energy System

Powerwall 3、Gateway 3 与车库侧数据链；全屋备电策略及机柜 UPS 2U Pro。配电盘能耗监测见 §4.3。

4.1 Tesla 链

车库 Powerwall / Gateway 端口一览。同型号合并一行，数量写 ×n（×1 省略）。

• Leader / Follower 同口：每台 PW3 都是 2×ETH（交换）+ CAN。Leader：ETH→Flex 2.5G PoE、ETH→Follower、CAN→Gateway 3。Follower：ETH←Leader，第二路 ETH 与 CAN 空闲。
• Follower / Gateway 3：不另接家用交换机。
• 禁止把 UniFi 设备串进两台 PW 之间。

Flex 2.5G PoE ──► PW3 Leader ──Ethernet──► PW3 Follower
              │
              └── CAN / 12V ──► Gateway 3

4.2 UPS 2U Pro

两台并联 Powerwall 3 承担全屋持续供电。机柜 UPS 定为 UPS 2U Pro：2U，机身深 630 mm，置于架底（见 §1.1.7）。1920VA / 1920W，线路互动，电池端纯正弦；8 个 NEMA 5-20R 均带电池。输入 NEMA 5-20P，机柜回路用 20A，并纳入 whole-home backup。

电池口接 TELUS ONT、Dream Machine Pro Max、Pro XG 24 PoE，以及 Synology FS2500 的两路电源。Powerwall 维护、故障或电量耗尽时，经 NUT 关 NAS。管理口 100/10 MbE 接到 Dream Machine Pro Max 的第一口 1GbE LAN。两个 GbE 是防雷直通，本宅不用。

• 交流输入频率窗口 60 Hz ±5 Hz（55–65 Hz）。Powerwall 3 离网抬频最高 65.2 Hz；安装时把 Maximum Frequency Shift 设为不超过 5 Hz。
• 切换时间典型 6 ms、最长 10 ms。装完做一次离网切换测试。

参考 Gateway 3 Datasheet。

4.3 配电盘

机械间配电盘的能耗监测。型号未定。只传数据，电表自盘内取电。口位见 §1.1.7 与 Topology。

5. Whole Home Appliances & Furnitures

全屋电器与家具按房间选型；下表为已定型号。安装与接口说明进 Notes；Budget（CAD）与 Purchase 分列。网络机柜见 §1.1；Den 见 §3。Ensuite / Bath 1–2 / Powder、Bedroom、Dining、Living、Mechanical 待补。

Kitchen / Wet Bar：调酒工具参考 Barfly by Mercer；咖啡吧台配件（敲粉槽、布巾等）参考 Rhino Coffee Gear。

过滤水三层：入户 sediment + catalytic carbon 处理氯胺 / 泥沙（Aquasana 整屋系列或 Pentair 住宅过滤一类）；饮水 / 烹饪点柜下 RO（NSF/ANSI 58，可加矿化）；Kitchen La Marzocco GS3 单独接咖啡降硬滤头（BWT bestmax 或 Everpure Claris）。

Room	Brand	Product	Spec	Dimensions W×H×D	Budget	Purchase	Notes
Kitchen		INTEOS 45-U SILGRANIT 403906	Cutout / install PDF	Bowl ~41¾ × 15¾ × 9 in；min cabinet 48 in			另存 Drive 规格：INTEOS Spec
		48″ Built-In Side-by-Side Refrigerator/Freezer CL4850SID/O	Trade Specs			Trail Appliances	Internal dispenser；panel-ready / overlay。
		GS3 GS3	Spec (Drive)				需接通上下水；置于 Kitchen 水槽左侧。官方无单独北美 Spec 落地页时保留 Drive 规格。进水须经咖啡专用滤头（见章首过滤水）。
		Compact Combi-Steam Oven DGC 7845 AM	Datasheet PDF	23½ × 18 × 22½ in		Trail Appliances	Clean Touch Steel；DirectWater Plus。加拿大站对应页以经销商为准。
		Compact Speed Oven H 7840 BM AM	Datasheet PDF	23⅜ × 18 × 22½ in			加拿大官网在售以 H 7640 为主；需向 Miele Canada Vancouver Experience Centre 确认能否从美国 special order 7840。
		Fully Integrated Dishwasher AutoDos G 7986 SCVi AutoDos K2O	Spec (Drive)			Miele Canada	Fully integrated；AutoDos。
Wok		INTEOS 30-U SILGRANIT 403882	Cutout / install PDF	Bowl ~26¾ × 15¾ × 9 in；min cabinet 33 in			与 Wet Bar 同款。Drive：INTEOS Spec
		Fully Integrated Dishwasher AutoDos G 7986 SCVi AutoDos K2O	Spec (Drive)			Miele Canada	与 Main Kitchen 同款。
		36″ Dual-Fuel Range · 6 Burners DF36650/S/P	Trade Specs	35⅞ × 36½ × 29½ in		Trail Appliances	QR：DF36650 PDF
		Range Hood JQG9015	Spec (Drive)				官方产品页为 JQG7515 / JQG9015 系列合页；单独北美 Spec 页未见时保留 Drive 规格。
Wet Bar		INTEOS 30-U SILGRANIT 403882	Cutout / install PDF	Bowl ~26¾ × 15¾ × 9 in；min cabinet 33 in			另存 Drive 规格：INTEOS Spec
		15″ Ice Maker with Pump DEU1550IP	Trade Specs			Trail Appliances	Panel-ready。补充资料：Drive folder
		15″ Designer Undercounter Beverage Center DEU1550BG	Trade Specs			Trail Appliances	Panel-ready beverage center。
		24″ Undercounter Refrigerator/Freezer with Ice Maker DEU2450CI	Trade Specs			Trail Appliances	Panel-ready；含制冰。
		24″ Built-In Wine Storage DEU2450W	Trade Specs			Trail Appliances	Panel-ready wine storage。
Home Theatre		BRAVIA 9 II K-115XR90M2	Support / size PDF	101 × 57¾ × 2½ in（无底座）	$42,000.00		115" 壁挂；中心点离地 4'；视距 9'6"。加拿大官网产品页已核验；独立 Spec 落地页常被跳转，另附尺寸 PDF。
		BRAVIA Theatre Quad HT-A9M2	Specifications	11½ × 11 × 2⅞ in（含壁挂件）；Control Box 6⅜ × 2¼ × 6⅜ in	$3,000.00		壁挂：电视墙左右中心距电视中心 5'、离地 4'；侧后环绕在视距基础上再向后 3'、离地 5'。下一代约 2027 春发布，可再等等。旧 marketing URL 会跳到本页。×4。
		BRAVIA Theatre Sub 9 SA-SW9	Product page	390 × 400 × 350 mm	$1,900.00		电视下方电视柜两侧落地；与 Theatre Quad 配对。旧 /spec URL 会跳回首页，故 Spec 列指向现行产品页。×2。
		PlayStation 5 Pro -			$1,100.00		电视柜。官方未单独提供规格 PDF；有线为 1GbE（非 10Gb）。
		Nintendo Switch OLED Model HEG-001			$500.00		电视柜。机身无 RJ45；有线需 USB 以太网适配器。
		Barcelona Grand Ultimate Barcelona Grand Ultimate		整排 142 × 35.5 × 41 in；单座 26½ × 20 × 24 in	$12,000.00		单排 4 座；Loveseat Center，中间两座无间隔扶手。无单独 Spec 页。
		Karaoke Sound Processor KSP-100	Product page	420 × 44 × 167 mm			电视柜；官方以产品页作规格说明。
		Digital Power Amplifier DAD-500	Product page	482 × 89 × 423 mm			左右各一，分别负责左右音响与低音；左右音响柜中部机柜式安装。×2。
		Karaoke Speaker CSS-8010 II	Product page	314 × 520 × 345 mm			左右音响柜顶部壁挂。已改用英文产品页（原 /cn/ 链同系列）。×2。
		Karaoke Subwoofer CSW-115	Product page	580 × 465 × 488 mm			左右音响柜内落地。×2。
		待定 -					品牌已定，具体型号未定。×2。
Laundry		LIVEN Laundry 402919	Product page	min cabinet 27 in			官方产品页含规划尺寸；北美独立 Spec PDF 链接不稳定时以产品页为准。
		Professional Washing Machine PWM 908 [EL DP]	Datasheet PDF	23⅞ × 33½ × 28⅛ in			Professional；208/240V；电加热 + drain pump。
		Professional Heat-Pump Dryer PDR 908 HP [EL]	Datasheet PDF	23⅞ × 33½ × 30⅝ in			Professional heat-pump；208/240V。
Bath 3		Washing Machine WXR960	Datasheet PDF			Trail stacking kit	与 TXR960 叠放；Purchase 列为 Miele Washer-Dryer Stacking Kit with Built-In Drawer（WTV 512）。
		Tumble Dryer TXR960	Datasheet PDF				与 WXR960 配对叠放。
Courtyard		待定 -					宠物 grooming tub；型号未定。

Appendix. Order Fees Running Total

订单级费用（Shipping / Handling 及摊在运费上的税），不摊入 §1.3 / §2.3 的 Device Price。按结款单整单记账；新单只追加本表。结款 PDF 在 orders/。
